Máy phát hiện khuyết tật mối hàn Bolt





Máy phát hiện khuyết tật mối hàn Bolt







Giới thiệu về hệ thống phát hiện mối hàn Bolt





Mô tả chi tiết cách cài đặt máy phát hiện mối hàn Bolt











Nguyên lý phát hiện khuyết tật









Khi thiết bị được kích hoạt, điện cực trên được hạ xuống và được điều áp, và trục trên / trục dẫn thay thế cũng được kích hoạt và
hạ xuống.

Tại thời điểm này,người ta đánh giá xem sự khác biệt về chiều dài của đai ốc (bu lông, đinh tán) hoặc hình dạng đầu đai ốc của chúng đã khớp hay chưa, công việc này được lặp đi lặp lại cho đến khi đa trùng khớp





Có thể phát hiện các khuyết tật trong khi hàn











Hệ thống phát hiện mối hàn Bolt là một thiết bị xác định với độ chính xác cao có thể phát hiện nhanh chóng sự chênh lệch chiều dài và chênh lệch hình dạng đầu bu lông và vị trí của chúng đã được đặt đúng hay không. Giúp ngăn chặn khuyết tật mối hàn để không tạo ra sản phẩm bị lỗi





Một số ví dụ về các lỗi thường gặp về các khuyết tật của đai ốc, bu lông

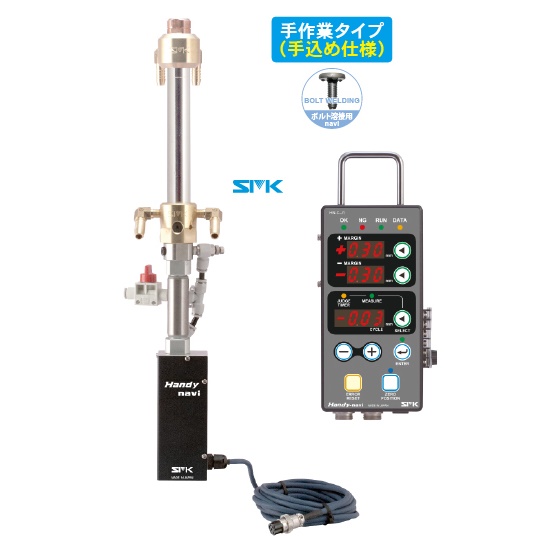

Hệ thống phát hiện mối hàn thủ công tiện dụng-navi-Bolt (thiết bị tiện dụng cầm tay)









  • Công nhân sẽ thiết lập các điều kiện chống xảy ra lỗi mối hàn bằng tay, sau đó thiết bị sẽ hoạt động một cách ưu việt
  • Có khả năng phát hiện 2 đai ốc (đinh tán) xếp chồng lên nhau tạo nên khuyết tật (cảm biến là tùy chọn)
  • Chức năng ngăn chặn khuyết tật mối hàn để không tạo ra sản phẩm bị
  • Có khả năng thổi khí làm giảm độ bám dính bên trong thiết bị
  • Có khả năng tự động làm mát bằng nước bên trong trong quá trình sử dụng
  • Không bị ăn mòn điện
  • Dễ dàng cài đặt trên các máy hàn





Thông số kỹ thuật











Tên mặt hàng

Tiện dụng-navi-Bolt

Khối lượng (kg) Khoảng 2,54 (khi giá đỡ là φ 25 x 150 mm)
Hướng dẫn đặc điểm kỹ thuật ổ trục

Xi lanh khí

Phương pháp làm mát Loại áo nước ngoài / loại nước làm mát bên trong
Đường kính ngoài của giá đỡ (mm) 25/32
Tổng chiều dài giá đỡ (mm)

150/200/250

Phụ kiện Bộ đổi nguồn x 1, cáp rơle thủ công x 1, tấm gắn bộ điều khiển x 1, dây cáp x 2













Hệ thống phát hiện mối hàn thủ công tiện dụng Robo-navi-Bolt (thiết bị tiện dụng tự động)











  • Công nhân sẽ thiết lập các điều kiện chống xảy ra lỗi mối hàn bằng tay, và cung cấp số lượng bu lông phù hợp trong quá trình làm việc, sau đó thiết bị sẽ hoạt động một cách tự động
  • Có khả năng phát hiện 2 đai ốc (đinh tán) xếp chồng lên nhau tạo nên khuyết tật (cảm biến là tùy chọn)
  • Chức năng ngăn chặn khuyết tật mối hàn để không tạo ra sản phẩm bị
  • Có khả năng thổi khí làm giảm độ bám dính bên trong thiết bị
  • Có khả năng tự động làm mát bằng nước bên trong trong quá trình sử dụng
  • Không bị ăn mòn điện
  • Dễ dàng cài đặt trên các máy hàn







Thông số kỹ thuật





Tên mặt hàng

Tiện dụng-Robo-navi-Bolt

Khối lượng (kg) Khoảng 2,34 (khi giá đỡ là φ 25 x 150 mm)
Hướng dẫn đặc điểm kỹ thuật ổ trục

Xi lanh khí

Phương pháp làm mát Hệ thống nước làm mát bên trong
Đường kính ngoài của giá đỡ (mm) 25/32
Tổng chiều dài giá đỡ (mm)

150/200/250

Phụ kiện Bộ đổi nguồn x 1, cáp rơle thủ công x 1, tấm gắn bộ điều khiển x 1, dây cáp x 2







Bộ điều hướng









Mạch PLC sử dụng kết hợp với RoboNavibolt tiện dụng.









Dễ dàng cài đặt. Nó có thể được cài đặt mà không có kiến thức chuyên môn!· Bằng cách thay thế điện cực thấp hơn và ống dẫn hướng, nó hỗ trợ bu lông với nhiều kích thước từ 5-45mm



Giá: Liên hệ
