Máy phát hiện khuyết tật mối hàn Navi series





Máy phát hiện khuyết tật mối hàn Navi series







Giới thiệu về hệ thống phát hiện mối hàn Navi series





Mô tả chi tiết cách cài đặt máy phát hiện mối hàn Hanndy-navi (loại thủ công)









Mô tả hoạt động máy phát hiện mối hàn









Giúp quá trình hàn hoàn toàn không xảy ra bất cứ khiếm khuyết nào









Thiết bị phát hiện mối hàn Navi (navigation) được thiết lập để đảm bảo các hoạt động hàn diễn ra bình thường, giúp phát hiện các lỗi ngay trước khi hàn với độ chính xác cao
Vì nó phát hiện các lỗi trước khi hàn, nên sẽ ngăn chặn các khuyết tật hàn có thể xảy ra và không làm cho sản phẩm bị lỗi.





Nguyên tắc phát hiện khuyết tật hàn









Khi thiết lập áp suất cũng như các thiết lập khác, cực trên của thiết bị sẽ được hạ xuống. Tại thời điểm này, nếu như có sự khác biệt với các thiết lập ban đầu thì chúng sẽ nhanh chóng phát hiện một cách chính xác





Một số ví dụ về các lỗi thường gặp về các khuyết tật của đai ốc (đinh tán) và phôi











Tính đa năng và tiện dụng





Bộ điều khiển điều hướng tiện dụng




· Thiết bị có khả năng cơ động tuyệt vời với kích thước lòng bàn tay
· Có khả năng phát hiện 2 đai ốc (đinh tán) xếp chồng lên nhau tạo nên khuyết tật (cảm biến là tùy chọn)
· Chức năng ngăn chặn khuyết tật mối hàn để không tạo ra sản phẩm bị lỗi
· Hiển thị lỗi





 Bộ phận trượt điều hướng tiện dụng





Có khả năng tự động làm mát bằng nước bên trong trong quá trình sử dụng

Giá trị đo lường ổn định

Có khả năng thổi khí làm giảm độ bám dính bên trong thiết bị

Dễ dàng cài đặt trên các máy hàn





Thông số kỹ thuật



Tên mặt hàng Handy-navi (Thiết bị Navi cầm ta tiện dụng)
Khối lượng (kg) Khoảng 2,04 (khi giá đỡ là φ 25 x 150 mm)
Hướng dẫn đặc tả ổ đĩa pin

Xi lanh khí

Phương pháp làm mát Hệ thống nước làm mát bên trong
Đường kính ngoài của giá đỡ (mm) 25/32
Tổng chiều dài giá đỡ (mm)

150/200/250

Phụ kiện Bộ đổi nguồn x 1, cáp rơle thủ công x 1, tấm gắn bộ điều khiển x 1, dây cáp x 2

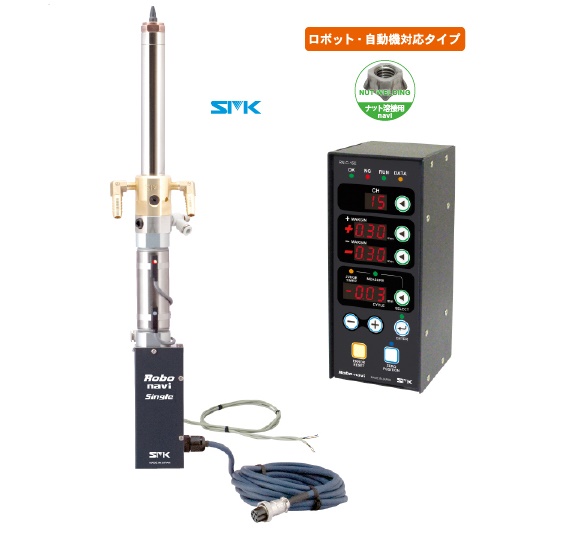

Máy phát hiện khuyết tât tư động Navi đơn  (Robo navi-Single)







Robo chuyển hướng điều khiển



Có thể điều chỉnh cài đặt trước các điều kiện phát hiện khuyết tật (lỗi) mối hàn lên đến 15 điều kiện, có thể được đăng ký (không bắt buộc) lên đến tối đa là 31 điều kiện

Thiết bị phù hợp khi kiêm tra mối hàn với số lượng nhiều, đầu ra NG

Cho phép một kênh được chỉ định bởi các thiết bị bên ngoài

Có khả năng phát hiện 2 đai ốc (đinh tán) xếp chồng lên nhau tạo nên khuyết tật (cảm biến là tùy chọn)

Chức năng ngăn chặn khuyết tật mối hàn để không tạo ra sản phẩm bị lỗi





 ROBONAVI - Bộ phận trượt điều hướng



Có khả năng tự động làm mát bằng nước bên trong trong quá trình sử dụng

Giá trị đo lường ổn định

Dẫn khí lên xuống bằng xilanh

Thiết bị không bị nhiễu





Thông số kỹ thuật





Tên mặt hàng Robo-navi-Single (Robo navi-Single)
Khối lượng (kg) Khoảng 3,4 (khi giá đỡ là φ 25 x 150 mm)
Hướng dẫn đặc tả ổ đĩa pin

Xi lanh khí

Phương pháp làm mát Hệ thống nước làm mát bên trong
Đường kính ngoài của giá đỡ (mm) 25/32
Tổng chiều dài giá đỡ (mm)

150/200/250

Phụ kiện Bảng điều khiển gắn x 1, cao su chống rung x 4





Máy phát hiện khuyết tât tư động Navi đôi (Robo navi-double)











Có thể phát hiện các khuyết tật mối hàn tới 2 loại đai ốc (đinh tán) chỉ với 1 thiết bị





Ví dụ: Có thể cùng lúc kiểm tra đai ốc với kích thước M6 và M10 hoặc M6 và M12

Có thể điều chỉnh cài đặt trước các điều kiện phát hiện khuyết tật (lỗi) mối hàn lên đến 15 điều kiện, có thể được đăng ký (không bắt buộc) lên đến tối đa là 31 điều kiện

Thiết bị phù hợp khi kiêm tra mối hàn với số lượng nhiều, đầu ra NG

Cho phép một kênh được chỉ định bởi các thiết bị bên ngoài

Có khả năng phát hiện 2 đai ốc (đinh tán) xếp chồng lên nhau tạo nên khuyết tật (cảm biến là tùy chọn)

Chức năng ngăn chặn khuyết tật mối hàn để không tạo ra sản phẩm bị lỗi





 ROBONAVI - Bộ phận trượt điều hướng





Có khả năng tự động làm mát bằng nước bên trong trong quá trình sử dụng

Giá trị đo lường ổn định

Dẫn khí lên xuống bằng xilanh

Thiết bị không bị nhiễu





Thông số kỹ thuật





Tên mặt hàng Robo-navi-Double (Robo navi-Double)
Khối lượng (kg) Khoảng 5.0 (khi giá đỡ là φ 25 x 150 mm)
Hướng dẫn đặc tả ổ đĩa pin

Xi lanh khí

Phương pháp làm mát Hệ thống nước làm mát bên trong
Đường kính ngoài của giá đỡ (mm) 25/32
Tổng chiều dài giá đỡ (mm)

150/200/250

Phụ kiện Bảng điều khiển gắn x 1, cao su chống rung x 4





Video sản phẩm





Ví dụ phát hiện khuyết tật của máy

dò tìm khuyết tật hàn navi
* Video này tạo ra âm thanh.

Hệ thống phát hiện khuyết tật hàn

tiện dụng-navi.
* Video này tạo ra âm thanh.

Giải thích cài đặt của "Hệ thống

phát hiện khuyết tật hànNandy" Handy-navi ".

* Video này tạo ra âm thanh.

Ví dụ phát hiện khuyết tật của máy

phát hiện khuyết tật mối hàn
* Video này tạo ra âm thanh

Phát hiện hình dáng đầu bu lông rất

dễ dàng.
* Video này tạo ra âm thanh





Giá: Liên hệ
