Tua vít kỹ thuật số hỗn hợp
Tua vít kỹ thuật số hỗn hợp Sehan
Thông tin sản phẩm
Tên sản phẩm: Tua vít kỹ thuật số hỗn hợp
Thương hiệu: Sehan
Tính năng sản phẩm
- Máy được trang bị bộ mô men xoắn kỹ thuật số, khả năng lưu lại và ghi nhớ 8 chỉ số trước đó
- Độ bền lâu, ít tiếng ồn, lượng nhiệt tỏa ra thấp, đồng thời chúng có trọng lượng khá nhẹ
- Tốc độ cao lên tới 1.800 vòng / phút và có thể điều chỉnh tốc độ
- Động cơ BLDC hiệu quả cao được sản xuất bởi Maxon, Thụy Sĩ
- Chi phí kinh tế thấp hơn so với sở hữu từng loại tua vít điều khiển mô-men xoắn kỹ thuật số tương thích
- Giám sát chất lượng siết vặn và số lượng vít
- Hiển thị thông tin mã lỗi trên màn hình điều khiển
- Lập trình và giám sát phần mềm PC
- Thông tin bảo trì và bộ nhớ lịch sử
Tính năng series
- Động cơ BLDC sản xuất tại Thụy Sĩ được sử dụng
- Cách điện hoàn toàn bằng cách nối đất cơ thể
- Độ lặp lại mô-men xoắn 3%
- Tuổi thọ dài hơn 5 triệu chu kỳ
- Bên trong chip bộ nhớ cho dữ liệu công cụ
- Ứng dụng hệ thống tự động hóa
Tua vít siết vặn
Đặc điểm kỹ thuật
Loại trượt đê khởi động
| Model | Mô-men xoắn (kgf.cm) |
Tốc độ (vòng / phút) |
Loại bit | Trọng lượng (kg) |
Đánh giá điện áp |
Bộ điều khiển |
| HD150 | 5,5 ~ 15,5 | 500 ~ 1.700 | A / B | 0,44 | 40 VDC | HDC-40i |
| HD220 | 7 ~ 22 | 400 ~ 1.250 | A / B | 0,44 | ||
| HD350 | 10 ~ 35 | 400 ~ 740 | A / B | 0,51 | ||
| HD450 | 10 ~ 45 | 300 ~ 600 | A / B | 0,51 | ||
| HD35N | 12 ~ 35 | 500 ~ 1.500 | A / B | 0,7 | 35 VDC | HDC-35i |
| HD50N | 15 ~ 50 | 300 ~ 1.050 | A / B | 0,7 | ||
| HD100N | 30 ~ 100 | 250 ~ 500 | A | 0,75 |
Loại nhấn khởi động
| Model | Mô-men xoắn (kgf.cm) |
Tốc độ (vòng / phút) |
Loại bit | Trọng lượng (kg) |
Đánh giá điện áp |
Bộ điều khiển |
| HD150P | 5,5 ~ 15,5 | 500 ~ 1.700 | A / B | 0,44 | 40 VDC | HDC-40i |
| HD220P | 7 ~ 22 | 400 ~ 1.250 | A / B | 0,44 | ||
| HD350P | 10 ~ 35 | 400 ~ 740 | A / B | 0,51 | ||
| HD450P | 10 ~ 45 | 300 ~ 600 | A / B | 0,51 | ||
| HD35NP | 12 ~ 35 | 500 ~ 1.500 | A / B | 0,7 | 35 VDC | HDC-35i |
| HD50NP | 15 ~ 50 | 300 ~ 1.050 | A / B | 0,7 |
Loại tự động hóa
| Model | Mô-men xoắn (kgf.cm) |
Tốc độ (vòng / phút) |
Loại bit | Trọng lượng (kg) |
Đánh giá điện áp |
Bộ điều khiển |
| HDA150 | 5,5 ~ 15,5 | 500 ~ 1.700 | A / B | 40 VDC | HDC-40i | |
| HDA220 | 7 ~ 22 | 400 ~ 1.250 | A / B | |||
| HDA350 | 10 ~ 45 | 400 ~ 740 | A / B | |||
| HDA450 | 10 ~ 45 | 300 ~ 600 | A / B |
Loại tay cầm trợ lực
| Model | Mô-men xoắn (kgf.cm) |
Tốc độ (vòng / phút) |
Loại bit | Trọng lượng (kg) |
Đánh giá điện áp |
Bộ điều khiển |
| PHD35N | 12 ~ 35 | 500 ~ 1.500 | A / B | 0,82 | 35 VDC | HDC-35i |
| PHD50N | 15 ~ 50 | 300 ~ 1.050 | A / B | 0,82 | ||
| PHD100N | 30 ~ 100 | 250 ~ 500 | A | 0,86 |
Đầu Bít
Kích thước

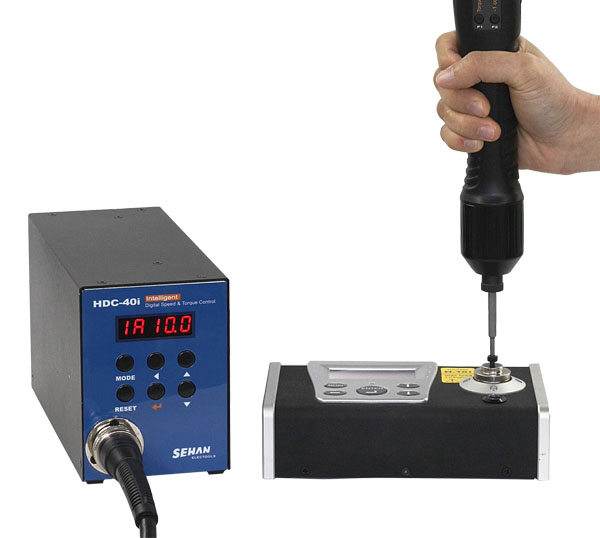

Bộ điều khiển
Đặc điểm kỹ thuật
| STT | Mục | Thông số kỹ thuật | ||||
| 1 | Model | HDC-40i |  |
HDC-35i |  |
|
| 2 | Đầu vào | Điện | AC 110 V hoặc AC 220 V, 50 ~ 60Hz | |||
| 3 | Áp suất không khí | Tối thiểu 4,5 bar / tối đa 6,5 bar | ||||
| 4 | Đầu ra | Điện | DC40V, 3A | DC35V, 4A | ||
| 5 | Cầu chì | AC250V, 10A | AC250V, 15A | |||
| 6 | Kích thước / Trọng lượng | Tham khảo bản vẽ | ||||
| 7 | Thông số đặt trước | Mô-men xoắn, tốc độ và góc trong 8 ghi nhớ đã được lưu lại trước đó | ||||
| 8 | Chọn cài đặt trước | 1) Nút bảng điều khiển phía trước 2) Giao diện I / O 25P 3) 8 cảm biến trực tiếp kết nối cổng 4) Nút F1 trên trình điều khiển |
||||
| 9 | Hiệu chuẩn mô-men xoắn | Từ -20% đến + 20% | ||||
| 10 | Tự động phát hiện trình điều khiển được kết nối | Tự động phát hiện giá trị offset từ EEP-rom trên trình điều khiển | ||||
| 11 | Hiển thị lỗi | Hiển thị lỗi theo mã số. trong nhóm lỗi hệ thống, truyền thông và mẫu | ||||
| 12 | Kiểm soát qulity nhanh | Giám sát OK / NG bắt vít bằng mô hình đặt trước của các góc, thời gian | ||||
| 13 | Bộ đếm vít | Lưu tổng số vít và theo dõi số lượng ốc vít | ||||
| 14 | Giám sát và thông số | Giám sát và cài đặt tham số trên chương trình PC (Ms Windows base). | ||||
| 15 | Cổng giao tiếp | USB hoặc RS232C | ||||
Kích thước
Phần mềm giao tiếp PC, Hi-Manager
Với phần mềm giao tiếp PC miễn phí, Hi-Manager , bạn có thể dễ dàng cài đặt các tham số bao gồm mô-men xoắn, tốc độ, giám sát nhanh và kiểm soát chất lượng. Để thay đổi các tham số của bộ điều khiển bằng phần mềm PC, nó yêu cầu mật khẩu Đăng nhập. Đối với người quản lý Mật khẩu đăng nhập của phần mềm Hi-Manager, vui lòng liên hệ với nhà phân phối hoặc trung tâm dịch vụ. Mật khẩu không thể mở cho các nhà khai thác mà không có sự đồng ý của nhóm quản lý. Hi-Manager mà không cần Đăng nhập cũng có sẵn theo yêu cầu.
| Cài đặt tham số trên Hi-Manager | Giám sát trên Hi-Manager |
 |
 |
| 1) Cài đặt siết vặn 2) Cài đặt bộ điều khiển 3) Cài đặt đếm vít 4) Cài đặt nhiều chuỗi 5) Cài đặt trình điều khiển ++ 6) Chọn kiểu máy |
1) Giám sát đếm vít 2) Giám sát dữ liệu thời gian thực |
Thành phần sản phẩm
Mặt hàng tiêu chuẩn
Phụ kiện tùy chọn
Bộ bắn vít tự động cầm tay YR220501
Tốc độ cấp 40-50 vít/1 phút.
Tốc độ 1500 vòng/phút, điều chỉnh được lực và tóc độ qua phần mềm máy tính, bộ Controller hiển thị lực, tốc độ, lưu trữ Data, ít nhất 8 chương trình siết.
Bộ Balance 1.2-2.6kg mã 7228 0000 02 Kromer
Tay ARM hổ trợ dùng để chống trả lực cho dụng cụ bắt vít,
hổ trợ nâng hạ và bảo vệ tay người công nhân.
giúp định vị bắt vít chính xác.
